Synergy v1.3.1 : 여러대의 컴퓨터에서 하나의 키보드, 마우스로 작업을 하자

ㆍSynergy 제작처: http://synergy2.sourceforge.net/
ㆍSynergy 다운로드: Synergy_v1.3.1.exe

ㆍSynergy v1.3.1 한글패치 제작처 게시물 원문: synergy 1.3.1 한글/한자키패치
ㆍSynergy v1.3.1 한글패치 다운로드: Synergy_v1.3.1_한글패치.zip

diff -ur synergy-1.3.1/lib/platform/CMSWindowsKeyState.cpp synergy-1.3.1-hangul/lib/platform/CMSWindowsKeyState.cpp
--- synergy-1.3.1/lib/platform/CMSWindowsKeyState.cpp   2006-04-03 04:16:39.000000000 +0900
+++ synergy-1.3.1-hangul/lib/platform/CMSWindowsKeyState.cpp    2008-02-20 13:42:05.000000000 +0900
@@ -56,11 +56,16 @@
    /* 0x012 */ { kKeyAlt_L },      // VK_MENU
    /* 0x013 */ { kKeyPause },      // VK_PAUSE
    /* 0x014 */ { kKeyCapsLock },   // VK_CAPITAL
-   /* 0x015 */ { kKeyNone },       // VK_KANA
-   /* 0x016 */ { kKeyNone },       // VK_HANGUL
+/**
+ * VK_HANGUL is not 0x016 but 0x015.
+ * http://msdn2.microsoft.com/en-us/library/ms645540.aspx
+ *
+ * */
+   /* 0x015 */ { kKeyHangul },     // VK_KANA, VK_HANGUL
+   /* 0x016 */ { kKeyNone },       // undefined
    /* 0x017 */ { kKeyNone },       // VK_JUNJA
    /* 0x018 */ { kKeyNone },       // VK_FINAL
-   /* 0x019 */ { kKeyZenkaku },    // VK_KANJI
+   /* 0x019 */ { kKeyHanja },      // VK_KANJI,VK_HANJA
    /* 0x01a */ { kKeyNone },       // undefined
    /* 0x01b */ { kKeyEscape },     // VK_ESCAPE
    /* 0x01c */ { kKeyHenkan },     // VK_CONVERT
@@ -313,11 +318,11 @@
    /* 0x112 */ { kKeyAlt_R },      // VK_MENU
    /* 0x113 */ { kKeyNone },       // VK_PAUSE
    /* 0x114 */ { kKeyNone },       // VK_CAPITAL
-   /* 0x115 */ { kKeyNone },       // VK_KANA
-   /* 0x116 */ { kKeyNone },       // VK_HANGUL
+   /* 0x115 */ { kKeyHangul },     // VK_KANA  , VK_HANGUL
+   /* 0x116 */ { kKeyNone },       // undefined
    /* 0x117 */ { kKeyNone },       // VK_JUNJA
    /* 0x118 */ { kKeyNone },       // VK_FINAL
-   /* 0x119 */ { kKeyNone },       // VK_KANJI
+   /* 0x119 */ { kKeyHanja },      // VK_KANJI, VK_HANJA
    /* 0x11a */ { kKeyNone },       // undefined
    /* 0x11b */ { kKeyNone },       // VK_ESCAPE
    /* 0x11c */ { kKeyNone },       // VK_CONVERT
diff -ur synergy-1.3.1/lib/synergy/KeyTypes.cpp synergy-1.3.1-hangul/lib/synergy/KeyTypes.cpp
--- synergy-1.3.1/lib/synergy/KeyTypes.cpp  2006-02-13 09:40:43.000000000 +0900
+++ synergy-1.3.1-hangul/lib/synergy/KeyTypes.cpp   2008-02-20 13:13:27.000000000 +0900
@@ -154,6 +154,8 @@
    { "WWWSearch",      kKeyWWWSearch },
    { "WWWStop",        kKeyWWWStop },
    { "Zenkaku",        kKeyZenkaku },
+   { "Hangul",         kKeyHangul  },
+   { "Hanja",          kKeyHanja   },
    { "Space",          0x0020 },
    { "Exclaim",        0x0021 },
    { "DoubleQuote",    0x0022 },
diff -ur synergy-1.3.1/lib/synergy/KeyTypes.h synergy-1.3.1-hangul/lib/synergy/KeyTypes.h
--- synergy-1.3.1/lib/synergy/KeyTypes.h    2006-02-21 04:14:55.000000000 +0900
+++ synergy-1.3.1-hangul/lib/synergy/KeyTypes.h 2008-02-20 13:32:53.000000000 +0900
@@ -105,6 +105,8 @@
 static const KeyID     kKeyEscape      = 0xEF1B;
 static const KeyID     kKeyHenkan      = 0xEF23;   /* Start/Stop Conversion */
 static const KeyID     kKeyZenkaku     = 0xEF2A;   /* Zenkaku/Hankaku */
+static const KeyID     kKeyHangul      = 0xEF31;   /* Hangul */
+static const KeyID     kKeyHanja       = 0xEF34;   /* Hangul-Hanja  */
 static const KeyID     kKeyDelete      = 0xEFFF;   /* Delete, rubout */

 // cursor control

lib/platform/MSWindowsKeystate.cpp
VK_HANGUL의 키코드가 잘못들어가 있다. 0x016으로 되어있는데
http://msdn2.microsoft.com/en-us/library/ms645540.aspx 를 참고하면 사실은 0x015 이다.
VK_HANJA도 생략되어있으며 이 키코드는 0x019이다.

그리고 무슨 이유에서인지 0x115와 0x119에 한글키코드를 넣는 부분이 더 있고
빌드후 큰 차이는 없었지만 모두 정의해줬다.

여기에 세팅하는 것은 시너지에서 정의한 가상키코드값과
VK_* 을 매핑하는 것이다.
kKey* 은 lib/synergy/KeyTypes.h 에서 정의한다.

lib/synergy/KeyTypes.cpp
에서는 logging에 사용되는 Key이름을 매핑한다.

lib/synergy/KeyTypes.h
이 부분이 가장 중요한 부분이다.
windows클라이언트의 debug1 레벨에서 로그를 보니
ef31을 키보드에서 찾을수 없다고 했는데,
VK_HANGUL의 매핑을 찾을수 없다는 말인것 같다.

DEBUG1: recv key down id=0x0000ef31, mask=0x1000, button=0x00d2
DEBUG1: mapKey ef31 (61233) with mask 1000, start state: 0000
DEBUG1: key ef31 is not on keyboard

즉,
한글키는 0x0000EF31
한자키는 0x0000EF34
가 찍혔다.
실제 우분투에서 xev로 키코드를 찍어본 결과 각각
0x0000FF31,
0x0000FF34
이다.

시너지는 호스트시스템에서 잡아낸 키코드를 베이스로  해서 가상키코드를 만든다음
각 플랫폼의 VK로 매핑하는 것이다.

이를 kKeyHangul , kKeyHanja에 담아서
lib/platform/MSWindowsKeystate.cpp에서
각각  0x015,0x016 과 0x115,0x116에 짝을 지어주면 다음과 같이 진행된다.

1. 리눅스에서 한글키를 누르면 0xFF31을 시너지가 받아서
2. 마스크를 씌워 0xEF31로 가상키코드로 만들고
3. 0xEF31를 클라이언트에게 보낸다.
4. 0xEF31을 받은 윈도우클라이언트는
5. 그에 매핑되어있는 0x015(VK_HANGUL)로 키보드메세지를 만들어
6. 메세지큐에 보내어서 키보드이벤트를 발생시킨다.


▲ 출처: synergy 1.3.1 한글/한자키패치



저자: 한동훈

시너지(Synergy)는 KVM(Keyboard, Video, Mouse) 스위치 대신 네트워크를 사용해서 키보드와 마우스를 공유하는 프로그램이다. 나처럼 노트북에서 윈도우를 사용하고, 데스크톱에서 리눅스를 사용하는 경우, 책상 위에 리눅스를 쓰기 위해 키보드와 마우스를 놓게 되면, 책상도 좁게 느껴진다. 이럴 때, 시너지를 사용하면, 노트북의 키보드와 마우스로 리눅스를 자유롭게 쓸 수 있다. KVM에 비해 시너지의 장점은 전환하는데 시간이 걸리지 않는다는 점이다. KVM을 쓰면 스위치를 누르고, 모니터가 깜박이고, 전환하는 시간을 기다려야 하지만, 시너지에서는 마우스를 이동하는 것 만으로 리눅스를 바로 사용할 수 있다. 즉, 하나의 키보드와 마우스로 여러 대의 시스템을 제어할 수 있다. 다른 사람은 두 대의 데스크톱에 각각 윈도우와 리눅스를 설치했고, 윈도우가 설치된 노트북, 총 3대를 하나의 키보드와 마우스로 사용하고 있다.

모니터가 하나 뿐인 사람들은 화면도 전환해주는 KVM 스위치를 사용해야 하지만, 노트북 + 모니터처럼 여분의 모니터가 있다면 시너지를 사용하는 것이 좋다. 게다가, 이 기종간에도 간단한 텍스트는 공유가 된다. 즉, 클립보드 공유 기능을 사용해서 간단한 텍스트, URL 주소 등을 이 기종간에도 붙여넣기 할 수 있다.
시너지는 윈도우, 리눅스, 맥OS를 모두 지원하기 때문에 선택의 폭이 넓다.

먼저, 시너지를 설치해보자. Synergy를 http://synergy2.sourceforge.net/에서 다운받는다. 시너지는 클라이언트와 서버 프로그램의 구분이 없다. 즉, 프로그램 하나가 클라이언트와 서버 역할을 모두 수행할 수 있다.

여기서는 노트북을 서버로, 리눅스가 설치된 데스크톱을 클라이언트로 설정하는 방법을 보이겠지만, 여러분이 원하는 대로 설정할 수 있다.

1. 윈도우에서 서버 설정

윈도우 버전을 다운 받아서 설치하고, 시너지를 실행하면 다음과 같다.

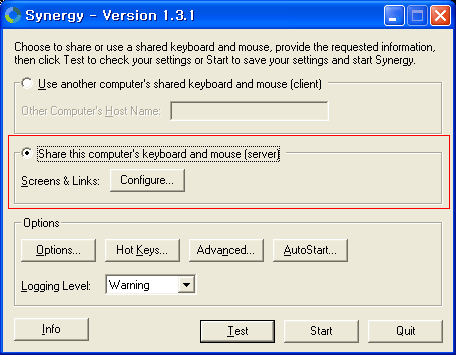

그림1. Synergy 화면

서버로 사용할 것이기 때문에 "Share this computer's keyboard and mouse(server)" 항목을 선택하고, "Configure" 버튼을 클릭한다. 여기서는, 각 시스템의 모니터 화면에 대한 설정을 한다.

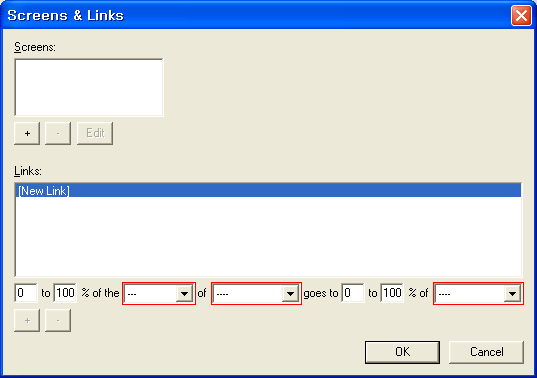

그림2. 화면(Screen Name) 설정

"+" 버튼을 클릭해서 화면 이름을 추가한다. 노트북에서 윈도우를 쓰기 때문에 이름을 win으로 입력했다. 특별히 설정할 것은 없기 때문에, "win"만 입력하고, "OK" 버튼을 클릭하면 된다.

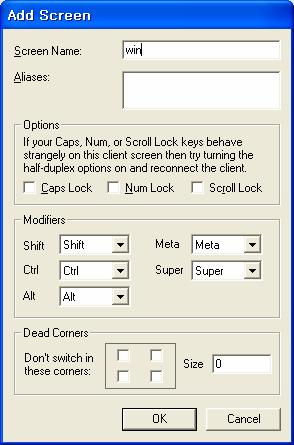

그림3. 화면 추가

같은 방법으로, 리눅스가 설치된 데스크톱에 대해서는 리눅스 시스템의 이름인 "caffe"를 부여했다. 요즘, 내가 관리하는 리눅스 시스템들의 이름은 caffe, coffee, cream, sugar 같은 커피 이름이나 thral과 같은 캐릭터 이름이다. ^^;

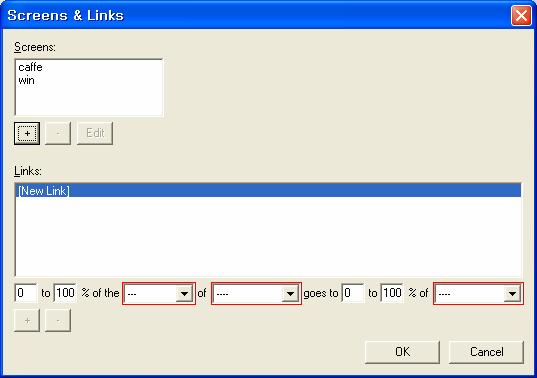

win과 caffe 이름을 추가한 후의 화면 목록은 다음과 같다.

그림4. 화면이 추가된 모습

이제는, 아래쪽의 "Links" 항목을 설정할 차례다.
먼저, 내 노트북은 왼쪽에 있고, 리눅스에 연결된 모니터는 오른쪽에 있다. 따라서, 노트북에서 마우스를 화면 오른쪽 끝으로 이동하면 오른쪽에 있는 리눅스 모니터로 마우스 포인터가 이동하게 설정할 것이고, 반대로 리눅스에서 마우스 포인터를 왼쪽 끝으로 이동하면 다시 윈도우로 포인터가 이동하게 설정할 것이다.

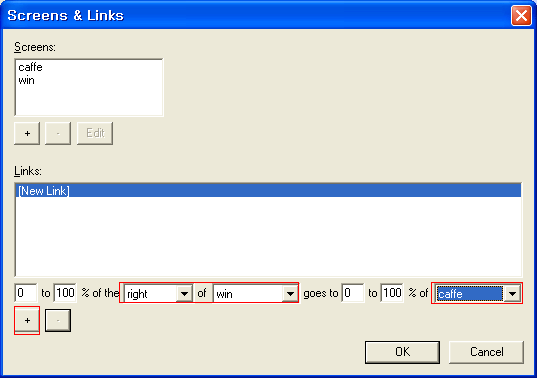

그림5. 화면 설정 모습

화면을 추가하고, "+" 버튼을 클릭해서 목록에 추가한다. 두 가지 설정을 모두 추가한 후의 모습은 다음과 같다.

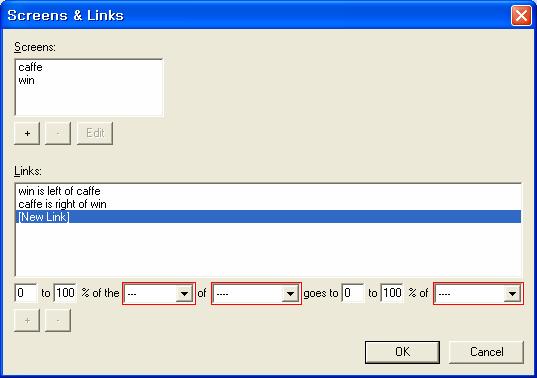

그림6. 두 화면의 관계를 설정

사람에 따라서는 좌우로 화면을 넘기는 것이 불편하게 여겨질 수도 있기 때문에 top, bottom을 선택해서 모니터 위로 넘겼을 때, 마우스 포인터를 이동하게 지정할 수도 있다. 설정이 끝났으면 "OK"를 클릭해서 이전 화면으로 이동한다.

여기서는 "Advanced" 버튼을 클릭해서, 시스템의 이름을 설정한다. 시너지는 윈도우 시스템의 NetBIOS 이름을 화면 이름으로 사용하는데, 대부분의 사용자는 NetBIOS 이름이 뭔지도 모르는 경우가 많기 때문에 화면 이름을 "win"으로 설정했었다. 여기서, 시스템의 이름을 설정한다.

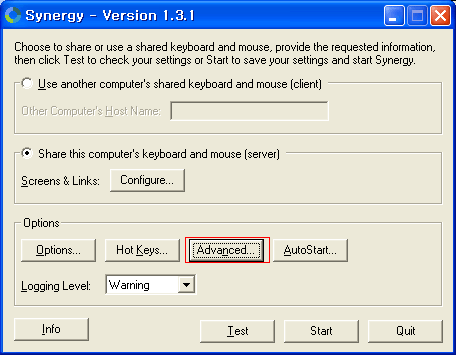

그림7. 고급 설정

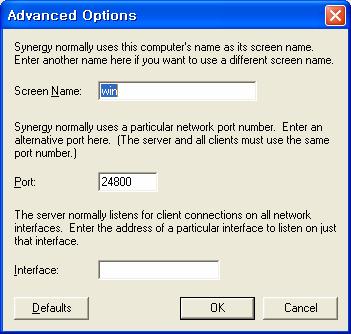

그림8. 화면 이름 설정

[그림8]에서 화면 이름을 "win"으로 입력하면 된다. 포트는 24800이 기본값이며, 특별한 경우가 아니면 변경하지 않는 것이 좋다. 모두 끝났으면, 다시 "OK" 버튼을 클릭해서 이전화면으로 돌아간다.

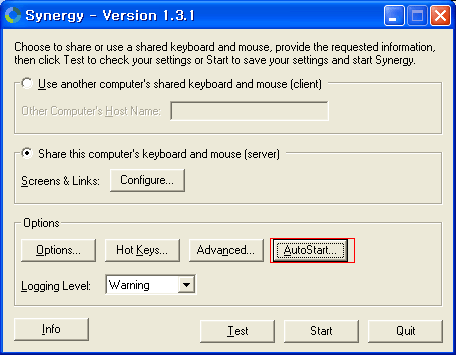

그림9. 자동 시작 설정

그림9에서 "AutoStart" 버튼을 클릭하면, 시너지의 시작을 설정할 수 있다. 그림10에서처럼, 왼쪽은 사용자가 시스템에 로그인했을 때, 자동시작하게 할 수 있으며, 오른쪽은 시스템이 부팅만 하면 시작하게 설정할 수 있다. 이 사항은 원하는 대로 선택하면 된다.

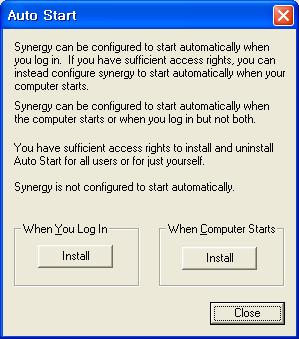

그림10. 시너지의 자동시작 설정

자동시작도 선택했으면 "Close" 버튼을 클릭해서 이전 화면으로 돌아온다.

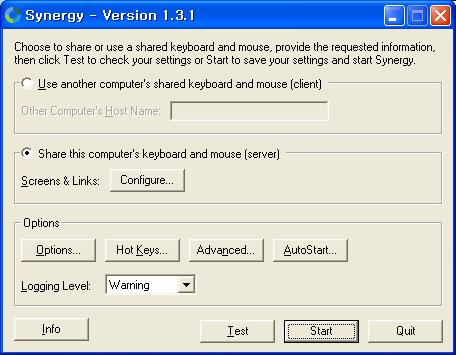

그림11. 시너지 화면

[그림11]에서 "Test"나 "Start" 버튼을 누르면 시너지를 서버로 실행하게 되며, "Start"를 선택해서 서버로 시작한다. 서버로 실행중이면, 트레이 아이콘에 시너지 아이콘이 생기며, 클라이언트와 연결되면 아이콘에 번개 모양이 생긴다.

다음은 시너지를 클라이언트에서 설정해보자.

2. 리눅스에서 시너지 클라이언트 설치하기

시너지를 설치하는 법은 쉽다. 먼저, 레드햇 사용자라면 RPM 패키지를 받아서 설치하면 되며, 나처럼 데비안을 사용하고 있다면 [apt-get install synergy]를 실행하면 된다.

설치가 끝났으면, /etc/hosts 파일을 편집하면 된다. 여기서는 caffe, win의 실제 IP를 설정했다.

192.168.0.22 caffe
192.168.0.24win

hosts 파일의 설정에서 주의할 점이 있는데, 같은 IP에 여러 개의 이름을 할당하면 시너지는 첫번째만 인식한다는 점이다. 즉, 다음과 같은 설정이 있다고 해보자.

192.168.0.22 coffee
192.168.0.22 caffe
192.168.0.24win

이 경우엔, 192.168.0.22를 사용하는 시스템을 coffee로만 인식하고, caffe등은 무시되기 때문에 시너지로 연결되지 않는다. 이것으로 시너지의 클라이언트 설정은 끝이다. 이제, [synergyc win]으로 실행하면 된다. synergyc는 시너지 클라이언트이며, 서버의 이름을 인자로 전달하면 된다.

서버가 실행중일 때, 클라이언트를 실행했기 때문에 바로 연결될 것이다. 시너지 클라이언트는 서버와 연결할 수 없을 때, 1, 3, 5, 15, 30초와 같이 간격을 늘려가면서 서버와의 연결을 시도하기 때문에 서버를 실행하고, 느긋하게(?) 기다리면 클라이언트와 연결된 시너지를 볼 수 있다.

3. 리눅스에서 시너지를 서버로 사용하기

리눅스에서 시너지를 서버로 사용하는 것은 권하지 않지만 - 편한게 좋다 -, 리눅스에서 시너지를 서버로 사용하고 싶다면 /etc/hosts 파일을 편집한 다음에 /etc/synergy.conf 파일을 편집하면 된다. 편집은 윈도우 버전에서 마우스 클릭으로 했던 것을 텍스트로 한다고 보면 된다. 윈도우의 설정과 같은 내용을 하면 다음과 같다.

section: screens
caffe:
win:
end

section: links
caffe:
left = win

win:
right = caffe
end

screens 섹션에는 화면 이름을 추가해주고, links 섹션에는 caffe의 왼쪽을 윈도우로, win의 오른쪽을 caffe로 설정했다.
서버를 실행하기 위해서는 [synergys]만 실행하면 된다.

만약, 리눅스 시스템을 여러 사람이 공용으로 쓰는 환경이라면 /etc/synergy.conf 대신에 /root/.synergy.conf와 같이 사용자 홈 디렉터리에서 설정하면 된다.

4. 알려진 문제점

시너지는 한영, 한자 전환키를 인식하지 않는다. Shift + Space로 한영 전환을 하는 사용자들은 문제되지 않겠지만, 한영 키에 익숙한 사용자에게는 문제가 될 수 있다. 현재까지 시너지는 1.3.1까지이며, 다음 주소에서 1.3.1 버전에 대한 한영, 한자 키 패치를 제공한다.

ㆍSynergy v1.3.1 한글, 한자 패치 : 화면상단의 첨부파일을 다운받으면 됨

다른 문제점은 윈도우를 서버로 쓰고 있는 환경에서 은행 사이트 등을 이용할 때, nProtect 같은 키보드 해킹 방지 프로그램 때문에 키보드와 마우스가 멈춰버려서 시스템이 멈춰버린 것처럼 보이는 현상이다.

HKEY_CURRENT_USERSoftwarenProtectProcess의 항목들을 참고해서 Synergy 실행 파일에 대해 값을 1로 설정해주는 방법과 서버를 실행하고, 은행 사이트를 방문해서 nProtect가 실행중일 때, 리눅스에 연결된 키보드로 직접 클라이언트를 실행시키고, 바로 종료시키는 방법이다. - 몇 번의 시행착오 끝에 되는 방법이다.

아직까지, 한 번에 깔끔하게 해결할 수 있는 방법은 모른다. 아는 분이 있으면 알려주기 바란다.

* 동해랑註 : 서버, 클라이언트 모두윈도우즈 OS를 사용할 경우, 클라이언트에서 Synergy를 실행한 후, 첫번째 [Use another computer's shared keyboard and mouse (client)]항목에 서버의 IP주소를 적고 [Start]를 누르면 서로 연결이 된다.

▲ 출처: Synergy를 이용한 키보드/마우스 공유
